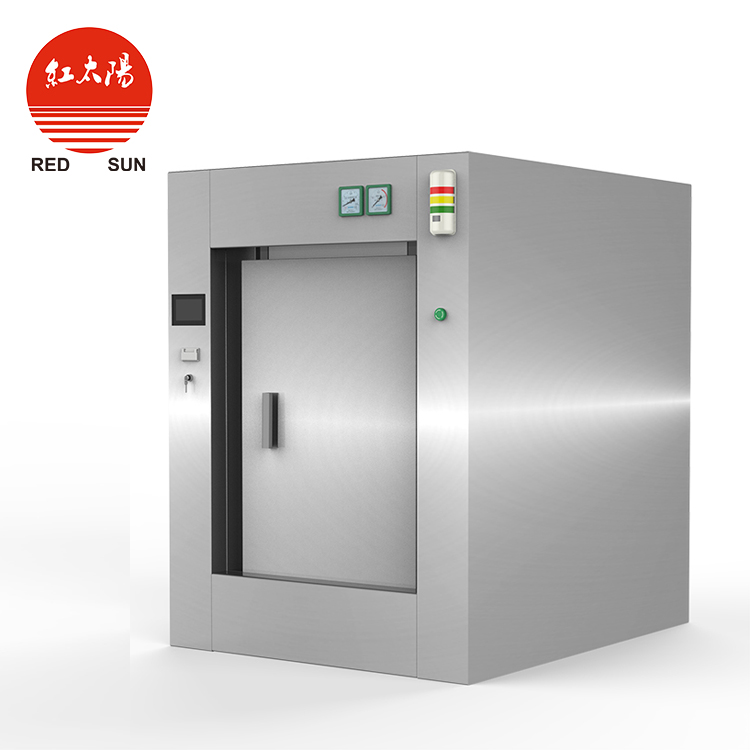

脈動真空滅菌器的組成結構由容器外殼、手動封密封門、溫度顯示器、壓力顯示器、保溫層、電加熱裝置、電加熱溫度調節設備組成。

脈動真空滅菌器外殼結構

采用內外雙層結構，內層是優質的耐酸不銹鋼材質，滅菌室內層表面使用精密的機械和化學處理加工,光潔耐蝕美觀,有利于滅菌過程的預熱干燥和連續操作.外層是耐用的壓力容器鋼板.采用自動焊工藝焊接而成，夾套升溫是為了預熱滅菌空間，同時減少蒸汽直接進罐后的冷損耗和冷凝，提高進罐熱蒸汽的飽和度和熱分布的均勻性，降低滅菌風險，保證滅菌效果。

密封門

滅菌器采用電動升降、嵌齒鎖緊和氣動密封結構，配置安全聯鎖保護。密封圈采用耐高溫、彈性好的硅橡膠，壓縮空氣自動密封技術。通過汽缸推動鎖緊機構達到開關目的。密封面采用不銹鋼材料，延長滅菌器的使用壽命。滅菌器應裝有《固定式壓力容器安全技術監察規程》強制要求的安全連鎖裝置，當柜內有壓力時密封門不能開啟并有聲光指示，保證操作安全。脈動真空滅菌器快開門結構見圖 1。門未密封、內室不允許進汽；內室有壓力、不允許開門；密封門有單、雙門選擇，具有雙門的滅菌器，具有雙門互鎖功能，達到操作區與無菌區有效分隔。

內部控制系統

脈動真空滅菌器控制系統采用主控制器、微機觸摸屏、打印機及其他控制元件組成。微機觸摸屏人機界面功能強大，可以非常方便地實現程序選擇、參數設置、設備操作、報表處理等一系列功能。可設置“器、械、織物、液體”等多種自動和手動程序。微型打印機實時輸出，可以很方便地實現“壓力、溫度、時間”等參數的報表和曲線處理。

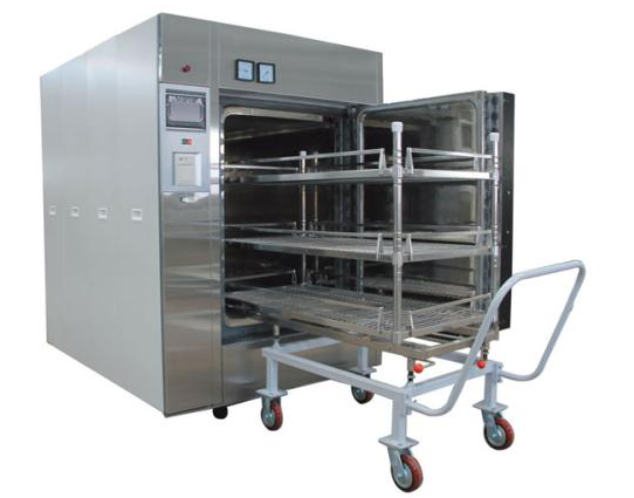

圖解脈動真空滅菌柜內部

內部加熱系統

脈動真空滅菌器使用的蒸汽來源有來自鍋爐房的蒸汽或者是自帶電加熱的蒸汽發生器。

自帶電加熱的蒸汽發生器，有自動加水、液位控制及低水位自動斷電保護。電加熱管在本品中為易損件，但由于各地水質不同或不使用軟化水，使用一段時間后，結垢嚴重影響靈敏度，缺水保護裝置功能下降，使用者應特別注意，好的方法就是每次加熱前，必須加足水位再用。電加熱鍋爐壓力表、安全閥應定期進行強制校驗，以免發生失靈損壞造成事故。
